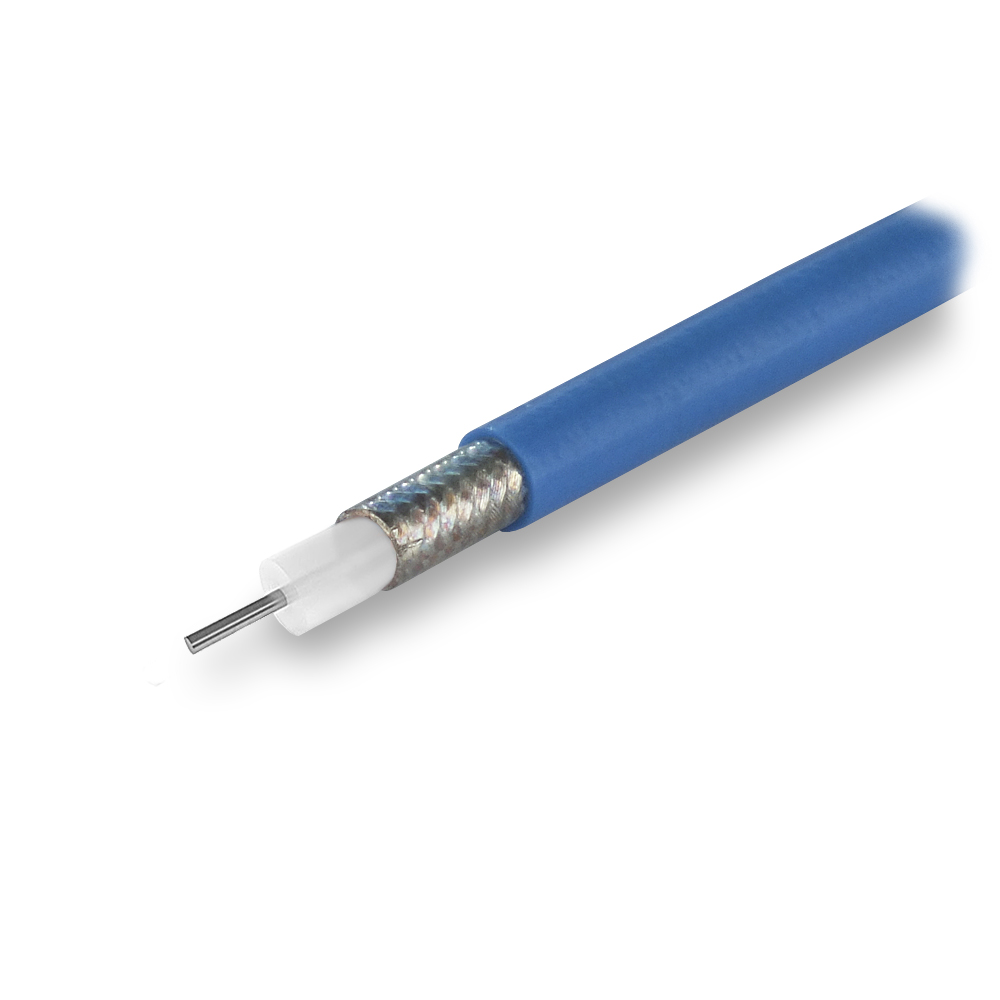

Кабель коаксиальный полужесткий RG402 CF-141-50-FEP
Распечатать
Кабель в тефлоновой оболочке
Высококачественный полужесткий коаксиальный радиочастотный СВЧ кабель с фторопластовым диэлектриком и наружным экраном в виде оплетки из луженого медного провода. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур. Внутренний проводник состоит из сплошной серебрёной медной проволоки. Учитывая высокую температурную стойкость и химическую инертность внешней оболочки из FEP (фторированного этиленпропилена, экструдируемого тефлона) кабель допускает применение в агрессивных средах. Данный кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Гибка кабеля проста и производится без применения специальной оснастки. Позволяет проводить большую мощность.
Основные характеристики коаксиального кабеля CF-141-50 FEP
- Импеданс: 50±2 Ом
- Погонная емкость: 95 пФ/м
- Коэффициент укорочения: 1,43
- Диаметр центрального проводника: 0,92 мм
- Материал проводника: серебрёная медь
- Диаметр диэлектрика: 2,97 мм
- Материал диэлектрика: PTFE - Фторопласт
- Внешний диаметр оболочки: 4,14 мм
- Материал оболочки: FEP - Экструдируемый тефлон (цвет - синий)
- Диаметр внешней оплетки: 3.58 мм
- Материал оплетки: луженая медь
- Диапазон рабочих температур: -45° +100° C
Электрические характеристики кабеля CF-141-50 FEP
- Граничная частота: 53 ГГц
- Максимальная рабочая частота: 30 ГГц
- Коэффициент укорочения: 1.43
- Относительная диэлектрическая проницаемость: 2.07
- Импеданс: 50±2 Ом
- Номинальная погонная емкость: 95 пФ/м
- Номинальная погонная индуктивность: 0.23 мкГн/м
- Сопротивление центрального проводника по постоянному току: 67 Ом/км
- Сопротивление оплетки по постоянному току: 14.8 Ом/км
- Сопротивление изоляции: 1000 МОм*км
- Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
- Эффективность экранирования (максимальная): 100 дБ
- Напряжение пробоя оболочки: 3000 В
Механические характеристики кабеля CF-141-50 FEP
- Минимальный радиус изгиба (однократно): 12 мм
- Минимальный радиус изгиба (многократно): 50 мм
- Вес: 44 кг/км
- Усилие на разрыв: 32 кг
Таблица затухания для коаксиального кабеля CF-141-50 FEP
| Частота, МГц | Затухание, дБ/100м |
| 500 | 26 |
| 1000 | 39 |
| 2000 | 59 |
| 3000 | 75 |
| 5000 | 101 |
| 7000 | 124 |
| 10000 | 152 |
| 15000 | 193 |
| 18000 | 215 |
| 20000 | 229 |
Кабели- характеристики:
|
Волновое сопротивление
|
50
|
|
Диаметр центр. проводника, мм
|
0,92
|
|
Материал цент. проводника
|
Серебрёная медь
|
|
Диаметр диэлектрика, мм
|
2,97
|
|
Материал диэлектрика
|
PTFE - Фторопласт
|
|
Диаметр оплетки, мм
|
3,58
|
|
Материал оплетки
|
Луженая медь
|
|
Диаметр внешнего изолятора, мм
|
4,14
|
|
Материал внешнего изолятора
|
FEP - Экструдируемый тефлон
|
|
Ёмкость, пФ/метр
|
95
|
|
Рабочий диапазон температур
|
-45° +100 °C
|
|
Тип кабеля
|
RG-402
|
|
Вид кабеля
|
Коаксиальный
|
