Техническая документация:

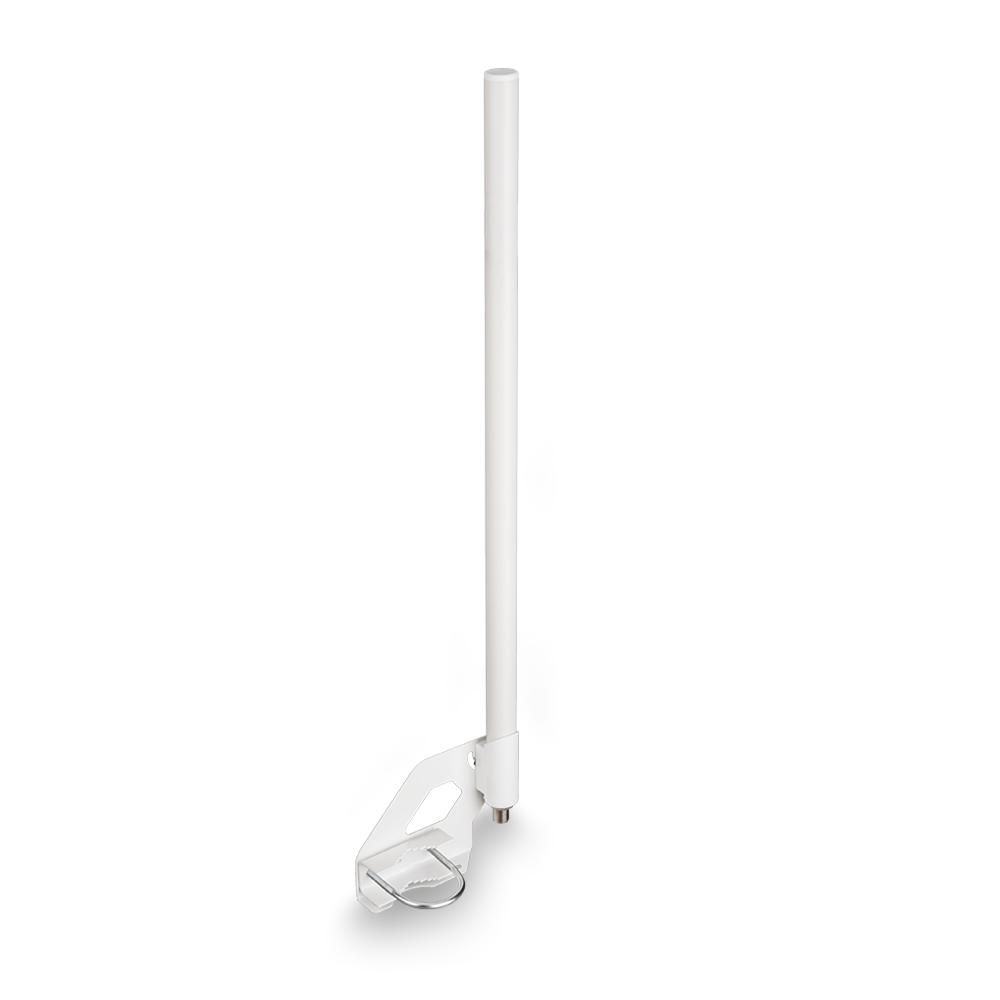

Всенаправленная антенна не требует наведения на базовую станцию. Угол раскрыва диаграммы направленности в горизонтальной плоскости 360°, в вертикальной - 8°.

Корпус антенны выполнен из прочного и легкого пластика, который не подвержен атмосферным воздействиям. Диаметр 25 мм. Длина антенны без кронштейна 740 мм.

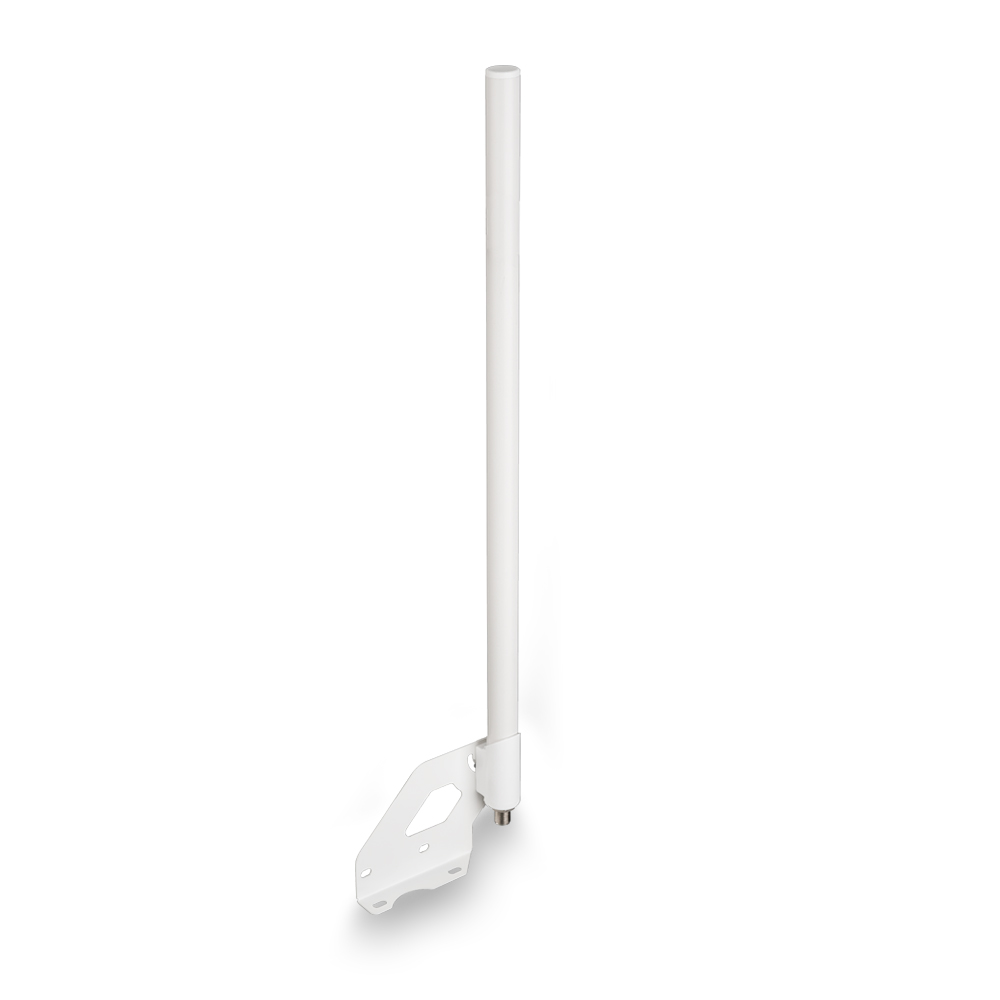

Антенна предназначена для монтажа снаружи и внутри помещений и комплектуется универсальным кронштейном с хомутом и комплектом метизов, что позволяет крепить ее к стене, потолку, на мачту или другой кронштейн (например КН-200).

Частотный диапазон антенны позволяет использовать её в стандарте 4G, Wi-Fi. Во всем частотном диапазоне антенна дает усиление 10 дБ.

На антенну устанавливается два типа разъемов: (female) и (female).

Антенна может применяться как для стационарного размещения, так и в мобильном варианте для катеров, яхт, автомобилей.

Габаритные размеры антенны KC10-2300/2700

Габаритные размеры антенны KC10-2300/2700 с различными вариантами установки кронштейна

Габариты (длина , ширина , высота ), мм
740  x   115  x   55

Антенны- характеристики :

Рабочий диапазон частот, МГц
2300-2700
Усиление антенны, дБ
10
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Вертикальная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Стандарт связи
Многодиапазонная
WiFi 2400
LTE 2600
Тип монтажа
на трубу
на стену
Тип исполнения
Всенаправленная
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

Диаграмма направленности в вертикальной плоскости: ДН_2700.jpg
Диаграмма направленности в вертикальной плоскости: ДН_2400.jpg
КСВН: КСВ.jpg

Комплектация:

Упаковка
Руководство по эксплуатации (паспорт)
Антенна KROKS KC10-2300/2700
Кронштейн угловой
Хомут с метизами для крепления на мачту
