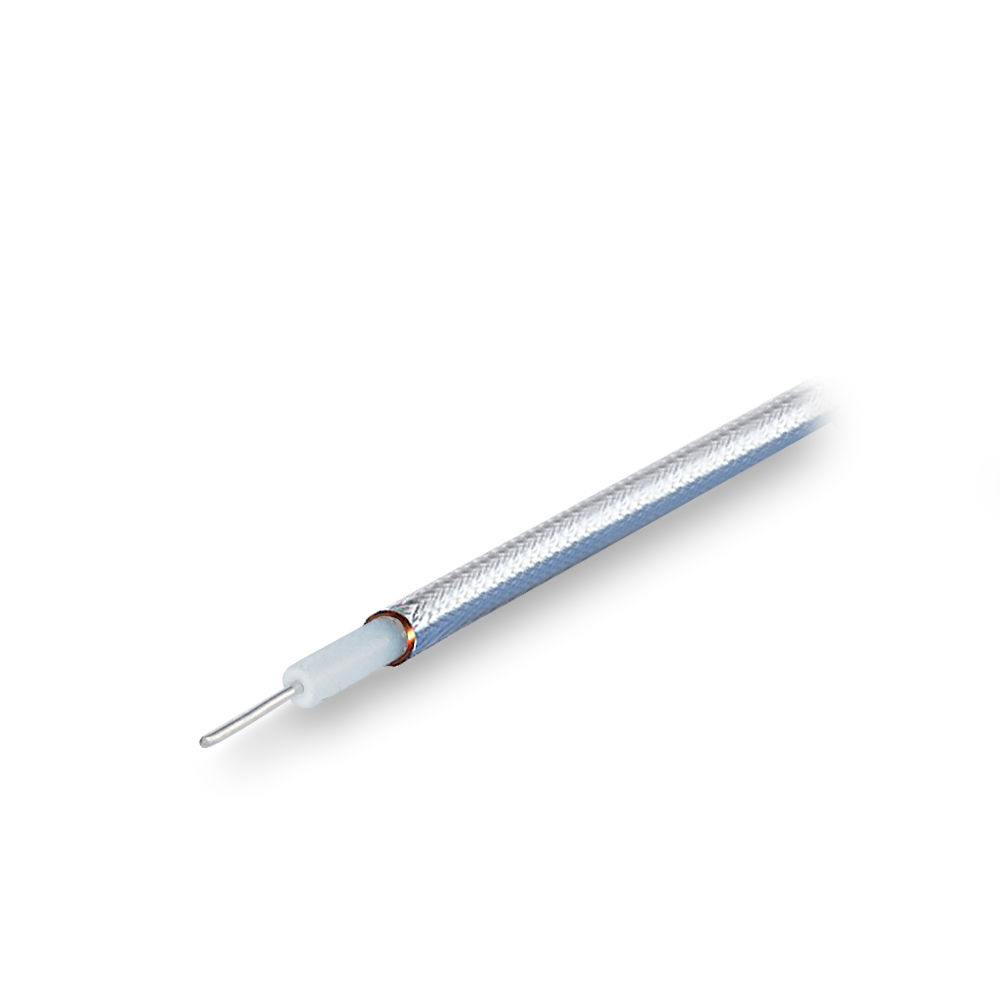

Высококачественный полужесткий коаксиальный радиочастотный СВЧ кабель с фторопластовым диэлектриком и наружным экраном в виде оплетки из луженого медного провода. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур. Внутренний проводник состоит из сплошной серебрёной медной проволоки. Данный кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Гибка кабеля проста и производится без применения специальной оснастки. Позволяет проводить большую мощность.

Основные характеристики коаксиального кабеля CF086-50

  • Импеданс: 50±2 Ом
  • Погонная емкость: 95 пФ/м
  • Коэффициент укорочения: 1,43
  • Диаметр центрального проводника: 0,51 мм
  • Материал проводника: серебрёная медь
  • Диаметр диэлектрика: 1,63 мм
  • Материал диэлектрика: PTFE - Фторопласт
  • Диаметр внешней оплетки: 2,18 мм
  • Материал оплетки: луженая медь
  • Диапазон рабочих температур: -45° +100° C

Электрические характеристики кабеля CF086-50

  • Граничная частота: 63 ГГц
  • Максимальная рабочая частота: 40 ГГц
  • Коэффициент укорочения: 1.43
  • Относительная диэлектрическая проницаемость: 2.07
  • Импеданс: 50±2 Ом
  • Номинальная погонная емкость: 95 пФ/м
  • Номинальная погонная индуктивность: 0.23 мкГн/м
  • Сопротивление центрального проводника по постоянному току: 210.6  Ом/км
  • Сопротивление оплетки по постоянному току: 33.5 Ом/км
  • Сопротивление изоляции: 1000 МОм*км
  • Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
  • Эффективность экранирования (максимальная): 100 дБ
  • Напряжение пробоя оболочки: 3000 В

Механические характеристики кабеля CF086-50

  • Минимальный радиус изгиба (однократно): 6,5 мм
  • Минимальный радиус изгиба (многократно): 25 мм
  • Вес: 17 кг/км

Таблица затухания для коаксиального кабеля CF-086-50

Частота, МГц  Затухание, дБ/100м
500 49
1000 72
2000 107
3000  135
5000  180
7000  217
10000     266
15000      334
18000 370
20000 393

Кабели- характеристики:

Волновое сопротивление
50
Диаметр центр. проводника, мм
0,51
Материал цент. проводника
Серебрёная медь
Диаметр диэлектрика, мм
1,68
Материал диэлектрика
PTFE - Фторопласт
Диаметр оплетки, мм
2,18
Материал оплетки
Луженая медь
Ёмкость, пФ/метр
95
Рабочий диапазон температур
-45° +100 °C
Тип кабеля
RG-405
Вид кабеля
Коаксиальный
