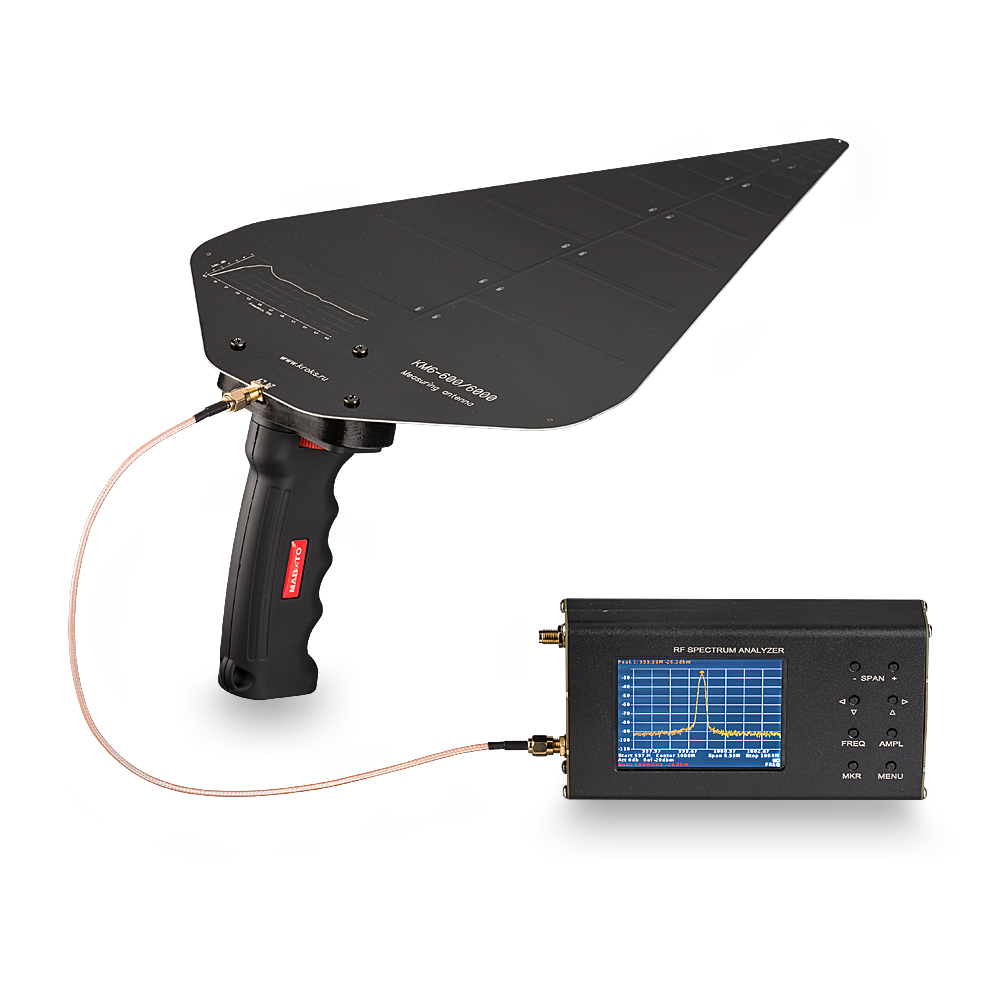

Направленная пассивная логопериодическая измерительная антенна КМ6-600/6000 с коэффициентом усиления до 6 дБ.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазоне частот от 600 до 6000 МГц.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов

  • 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
  • 3G (UMTS 900, UMTS 2100)
  • 4G (LTE 800, LTE 1800, LTE 2600), YOTA
  • WI-FI 2400 (IEEE 802.11b, g, n)

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

  • произвести анализ радиочастотной обстановки;
  • навести антенну на базовую станцию;
  • обнаружить источник сигнала или помех;
  • проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

  • малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
  • съёмная рукоятка упрощает хранение и транспортировку антенны;
  • для сборки антенны не требуется специальный инструмент.

Внимание, анализатор спектра не входит в комплект поставки!

Габариты (длина , ширина , высота ), мм
370  x   220  x   140

Антенны- характеристики :

Рабочий диапазон частот, МГц
600-6000
Усиление антенны, дБ
от 1 до 6,5
КСВ в рабочем диапазоне частот, не более
2.2
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Стандарт связи
WiFi 5800
WiFi 5300
LTE 2600
WiFi 2400
UMTS 2100 (3G)
LTE 1800
GSM 1800
UMTS 900
GSM 900
LTE 800
Многодиапазонная
Тип исполнения
Волновой канал
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

График - диаграмма, КСВ
6 ГГц.jpg
График - диаграмма, КСВ
5 ГГц.jpg
График - диаграмма, КСВ
4 ГГц.jpg
График - диаграмма, КСВ
3 ГГц.jpg
График - диаграмма, КСВ
2 ГГц.jpg
График - диаграмма, КСВ
1 ГГц.jpg
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ

Комплектация:

Упаковка
Паспорт
Пигтейл SMA(male)-SMA(male) длиной 0,5 м из кабеля RG58
Антенна со съемной рукояткой
